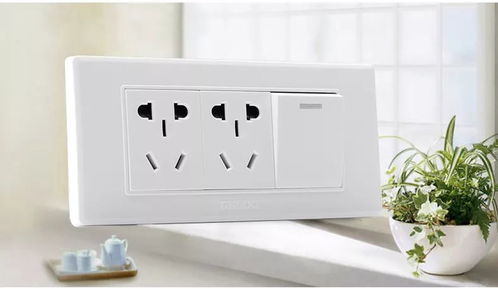

墙壁插座开关一体面板（常见为一位开关控制一个五孔插座）因其节省空间、功能集成而广受欢迎。其接线核心在于区分开关、插座和电源三条线路，并确保安全规范。

一、准备工作与安全须知

1. 断电操作：务必在家庭配电箱中，关闭对应回路的空气开关，并使用电笔确认面板底盒内无电后再操作。
2. 识别电线：通常，底盒内会有三根导线：

• 火线（L）：通常为红色、棕色或黄色，始终带电（断电前）。

• 零线（N）：通常为蓝色或黑色。

• 地线（PE）：通常为黄绿双色线。

1. 工具准备：螺丝刀、电工胶布、测电笔、剥线钳。

二、接线端子识别

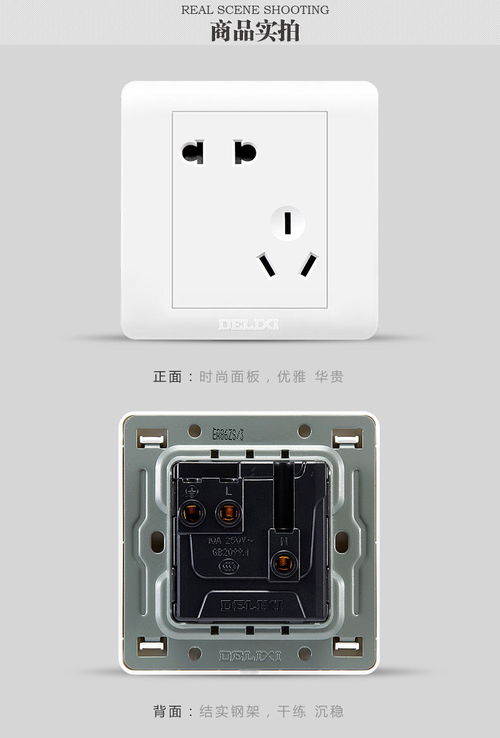

一体面板背面通常有明确的字母标识：

• L：火线输入端。
• L1（或类似标注）：开关的输出端，连接至插座的火线孔。
• N：零线端子。
• ⏚ 或 E：地线端子。
• 可能还有一个独立的 L 端子与 L1 相邻，用于开关控制。具体请以产品说明书为准。

三、标准接线步骤（开关控制插座）

这是最常见的接法，即通过面板上的开关来控制插座的通电与断电。

1. 接电源火线：将从墙体底盒引来的电源火线，连接到面板上标记为 L 的公共火线端子。
2. 接开关控制线：用一根短线（称为“跳线”），从同一个 L 端子引出，连接到开关的输入端（可能标记为 L 或 L-in）。
3. 接插座火线：再从开关的输出端（标记为 L1），引出一根线，连接到插座本身的火线端子（通常也标记为 L）。这样，开关就串联在了插座的火线通路中。
4. 接零线：将墙体底盒引来的电源零线，直接连接到面板上标记为 N 的零线端子。
5. 接地线：将墙体底盒引来的黄绿双色地线，连接到面板上标记为 ⏚ 或 E 的地线端子。

接线逻辑：电源火线 → 面板公共L端 →（跳线）→ 开关 → 插座L端。电源零线和地线则直接接入对应端子。

四、其他接线方式（开关控制电灯）

如果此开关需要控制其他灯具，而插座需常通电，则接法不同：

1. 电源火线直接接入插座的火线端子（L）。
2. 从插座L端子引一根跳线到开关的输入端（L）。
3. 开关的输出端（L1）接出控制线，通往电灯。电灯的另一端接零线。
4. 电源零线和地线直接接入插座的N端和E端。

五、安全检测与收尾

1. 所有电线接头必须用螺丝紧固，无铜线外露。
2. 将电线盘好放入底盒，小心将面板固定到底盒上，确保平整。
3. 通电测试：合上空气开关，先测试开关是否可控制插座通断（用手机充电器等设备验证）。如果开关控制电灯，则操作开关测试灯具。
4. 建议使用插座检测仪，验证接线是否正确（零火线、地线是否接对）。

重要提醒

• 如果您对电路不熟悉，强烈建议聘请专业电工操作。接线错误可能导致设备损坏、短路跳闸，甚至触电和火灾风险。
• 购买面板时，请阅读随附的说明书，不同品牌型号的端子标识和设计可能有细微差别。
• 确保所有操作在断电情况下进行，这是生命安全的第一道防线。
